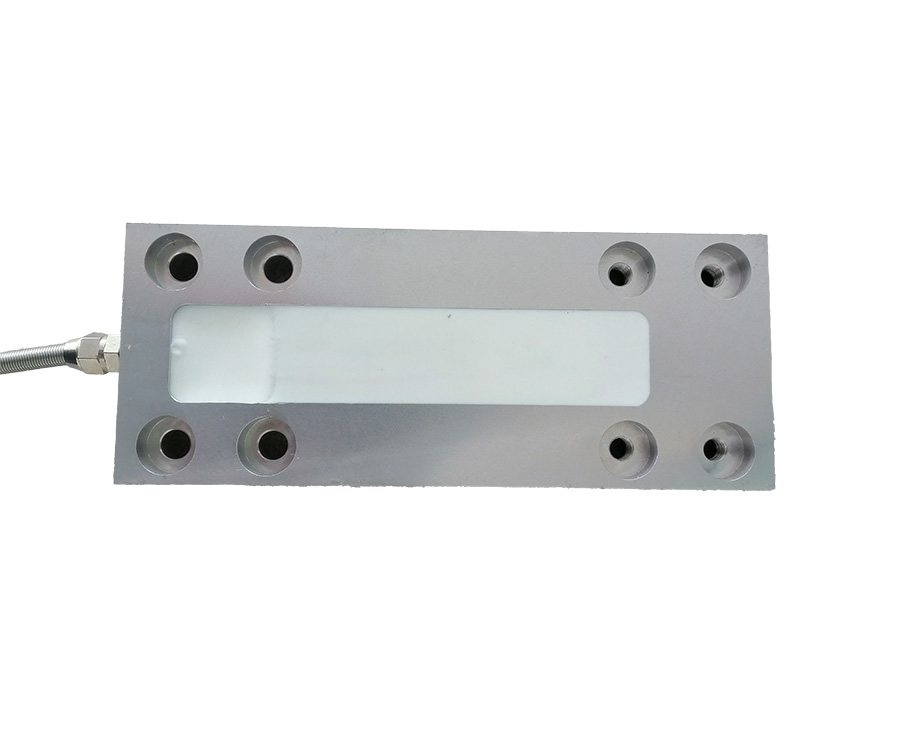

单点式传感器
型号/品名：BMI
Exc+(红，Red)；Exc-(黑，Black);Sen+(蓝，Bule)；Sen-(黄，Yellow)；Slg+(绿，Green)；Sig-(白，White)

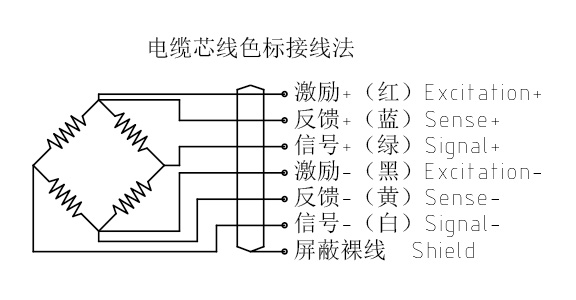

接线示意图
Exc+(红，Red)；Exc-(黑，Black);Sen+(蓝，Bule)；Sen-(黄，Yellow)；Slg+(绿，Green)；Sig-(白，White)

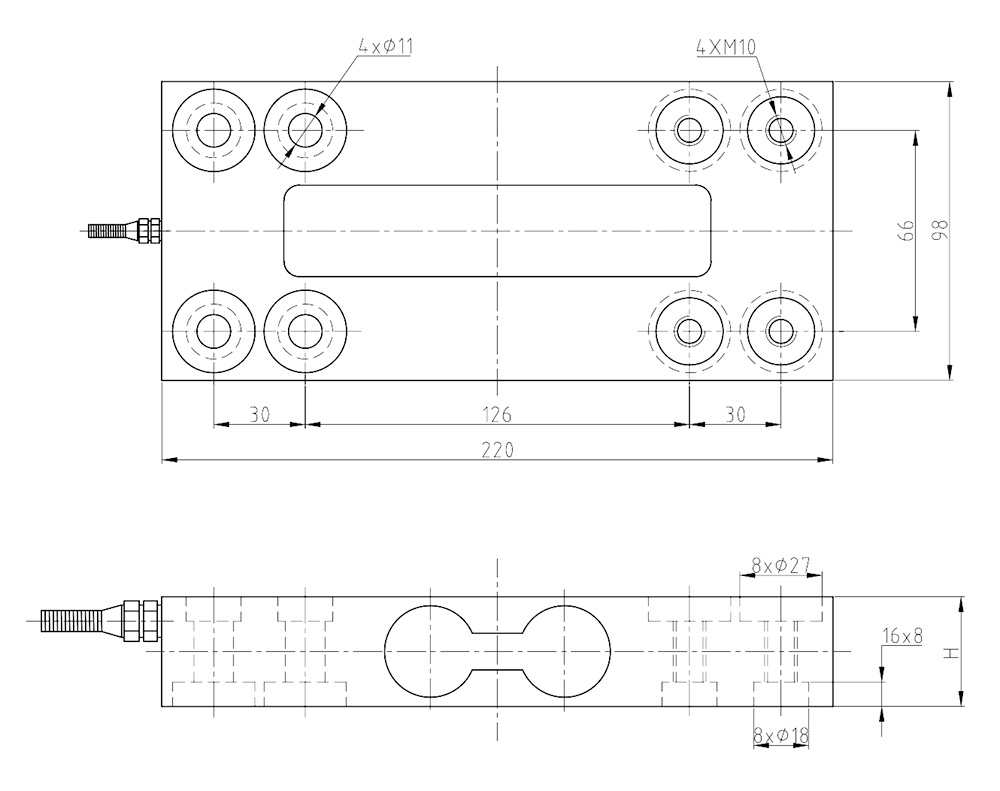

产品尺寸图
| 额定载荷 Rated load | 150、300/500 (kg) |
| 灵敏度 Sensitivity | 1.8±0.2mV/V |
| 综合误差 Total error | ±0.03/%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.03%F.S |
| 零点平衡 Zero balance | ±1%F.S |
| 零点温度影响 TC ZERO | ±0.03%F.S/10°C |
| 灵敏度温度影响 TC SPAN | ±0.03%F.S/10°C |
| 输入阻抗 Input resistance | 400±20Ω |
| 输出阻抗 Output resistance | 352±5Ω |
| 绝缘电阻 Insulation resistance | ≥ 2000MΩ |
| 额定温度 Nominal temp range | -10~+40°C |
| 工作温度范围 Service temp range | -20~+50°C |
| 安全负载 Safe load limit | 150%F.S |
| 破坏负载 Breaking load | 200%F.S |
| 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 密封等级 Protection class | IP65 |
| 材料 Material | 铝合金 Aluminium |
| 电缆 Cable | 长度 Length=2m, 直径 Diameter: Ø 6mm |
| 推荐安装平台 Max.piatform size | 500×500mm |
