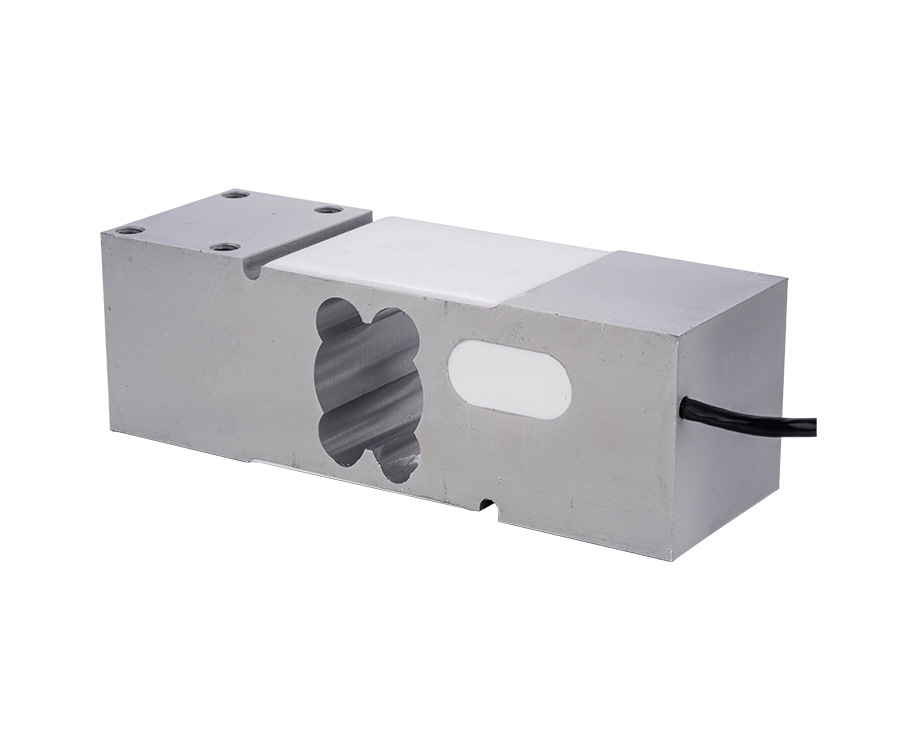

单点式传感器
型号/品名：UDJ
台秤、各种压式测力场合Platform scale, various pressure measuring occasions4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)
应用范围
Platform scale
产品认证
台秤、各种压式测力场合
Platform scale, various pressure measuring occasions
4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)

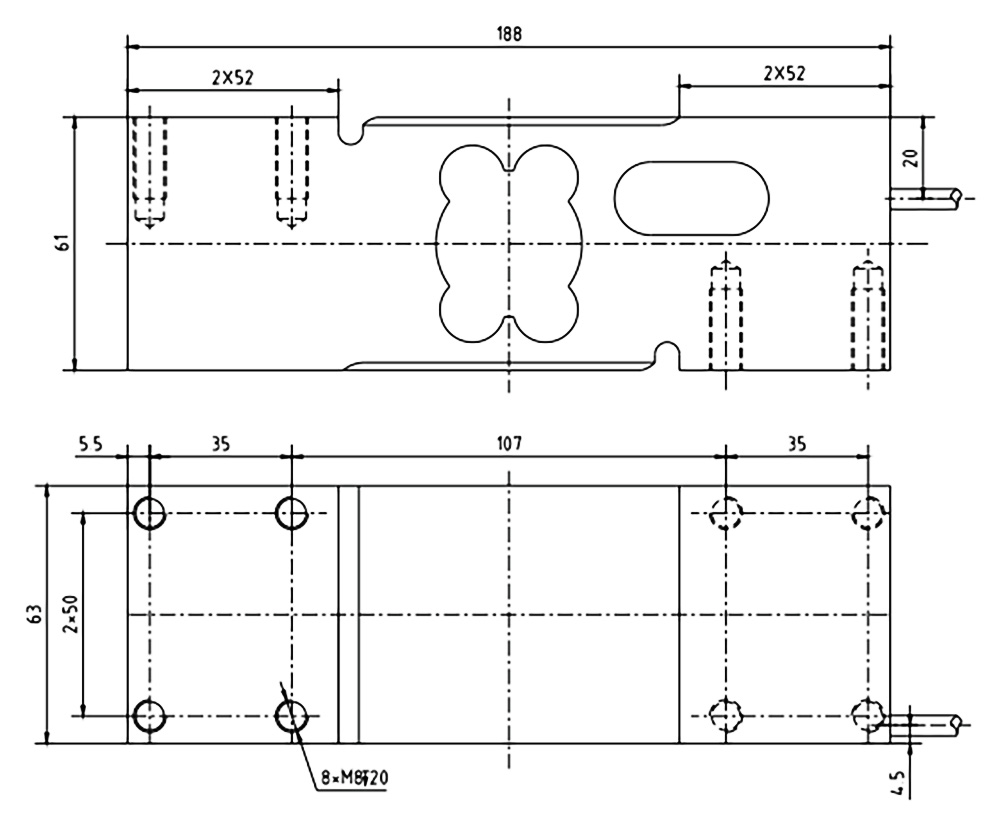

产品尺寸图
| 额定载荷Rated load | 30、50、75、100、150、200、250、300、400、500、635、750、800、1000kg | 额定温度Nominal Temp Range | -10~+40°C |
| 精度等级 Accuracy class | C3 | 工作温度范围 Service Temp Range | -20~+70°C |
| 灵敏度 Sensitivity | 2.0±0.2mV/V | 安全负载 Safe load limit | 150%F.S |
| 线性误差 Non-linearity | ±0.02%F.S | 破坏负载 Breaking laod | 200%F.S |
| 滞后误差 Hysteresis error | ±0.02%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 蠕变(30分钟) Creep(30min) | ±0.02%F.S | 密封等级 Protection Class | IP65 |
| 零点温度影响 TC ZERO) | ±0.02%F.S/10°C | 材料 Materia | 铝合金 Aluminium |
| 灵敏度温度影响 TC SPAN | ±0.02%F.S/10°C | 电缆 Cable | Length: 1.8m Diameter: Ø 5mm |
| 输入阻抗 Input resistance | 404±15Ω | 推荐最大安装台面 Max platform size | 600x800mm |
| 输出阻抗 Output resistance | 350±3Ω | ||
| 绝缘电阻 Insulation resistance | ≥ 2000MΩ | ||
